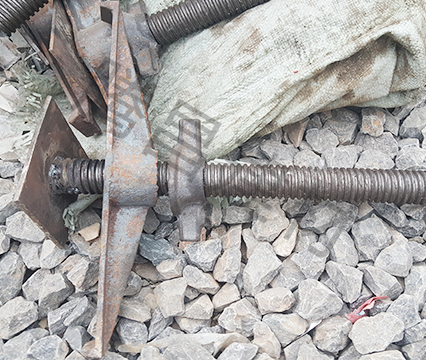

頂托

建筑頂托是比較常用的建筑建材，建筑頂托分為頂托和底托。主要插設在頂部的腳手架立桿的上面，主要對頸托模板架在受到一定的荷載的時候可以調節支撐的高度大小。

一、型號規格
  1、直角扣件 KZФ48A  （GB15831-2006）   ---按國標15831規格制作的扣件,國標號位2006
  2、旋轉扣件 KUФ48A  （GB15831-2006）  ---按國標15831規格制作的扣件,國標號位2006
  3、對接扣件 KDФ48A  （GB15831-2006）  ---按國標15831規格制作的扣件,國標號位2006

二、扣件的使用用途說明:

  各類型號建筑扣件適用于建筑工程中，外徑為Ф48mm鋼管腳手架、井架、模板支撐等使用的鋼管的支點、交點的緊固，對于水利、化工、冶金、礦山、鐵路等基建工程同樣適用。

三、使用方法

  1、直角扣件：用于垂直兩根鋼管交叉聯結緊固，鋼管腳手架的縱向桿和橫向管聯接緊固的直角扣件，它應在螺栓扭力距（擰緊程度）40N·m時，確保橫向管在受外荷載后不產生下滑現象。
  2、旋轉扣件：用于兩根任意角度鋼管交叉聯結緊固。也就是腳手架的剪刀撐和高層建筑所用鋼管腳手架雙面柱的聯結扭力距和直角扣件相同。
  3、對接扣件：用于兩根鋼管的對接聯結，主要有垂直管橫向水平管、斜撐的接長。

四、扣件的主要技術參數

  1、建筑扣件采用GB944-88《可鍛鑄鐵件》的規定，其機械性能不低于可鍛鑄鐵牌號KTH330-8的要求，
  2、產品檢驗均按GB2828-8《逐批檢查計數抽樣程序及抽樣表》中規定的二次正常檢查抽樣方案進行。
  3、建筑扣件活動部位都能靈活轉動，旋轉扣件的兩旋轉面間隙均小于1mm。
  4、扣件夾緊鋼管時，開口處*小距離5mm。

 五、附件

  T型螺栓、螺母、墊圈、鉚釘均為本廠的外購件，但本廠采購按《采購控制程序》采購附件，并保證其質量。
  T型螺栓：M12總長75mm（GB196-81）
  螺   母：M12對邊寬為22mm，厚度為14mm（GB196-81）
  M12平墊圈：厚度2.5mm（GB95-85）
  旋轉中心鉚釘：Ф14
